Шанхайская башня: инновационная спиральная архитектура для борьбы с ветровыми нагрузками

Введение в проблему ветровых нагрузок на высотных зданиях

Высотное строительство — это не только демонстрация инженерного мастерства и архитектурной инновации, но и серьезный вызов с точки зрения устойчивости к природным факторам. Одной из главных проблем при проектировании небоскрёбов являются ветровые нагрузки, которые с увеличением высоты становятся значительным испытанием для конструкции.

Ветровые потоки обретают высокую скорость и турбулентность на больших высотах, вызывая колебания и деформации здания. Если не контролировать эти нагрузки, это может привести к дискомфорту пользователей, повреждению элементов и даже снижению безопасности.

Почему ветер — угроза для небоскрёбов?

• Высокая скорость ветра: С увеличением высоты скорость ветра возрастает примерно на 5-10% каждые 10 метров.
• Ветровая вибрация: Постоянные колебания могут вызывать усталостные повреждения материалов.
• Комфорт и безопасность: Избыточные колебания ощущаются людьми и могут вызвать раскачивание.

Архитектурные подходы к снижению ветровых нагрузок

С ростом современных небоскрёбов появляется необходимость в инновационных решениях для борьбы с ветерными силами. Среди наиболее распространённых методов:

Основные методы борьбы с ветровыми нагрузками

1. Аэродинамическое проектирование: Изменение формы здания для снижения аэродинамического сопротивления.
2. Установка активных и пассивных демпферов: Технологии, снижающие амплитуду колебаний.
3. Использование перфорированных фасадов: Позволяют пролегать частично ветру через конструкцию, уменьшая давление.
4. Спиральная или закрученная архитектура: Инновационный способ разбивать потоки ветра и снижать давление точечно.

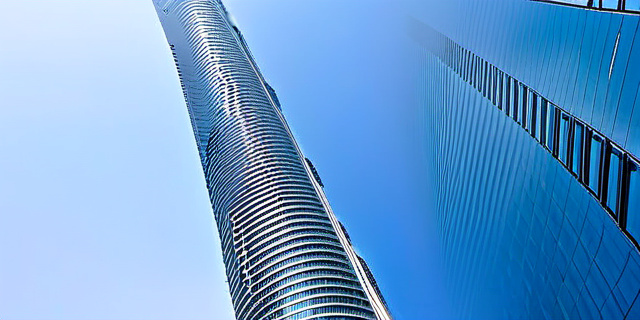

Шанхайская башня — пример спирального архитектурного решения

Шанхайская башня — это второй по высоте небоскрёб в мире (632 метра), расположенный в финансовом районе Лудзиазу в Шанхае. Одной из ее ключевых особенностей является спиральная форма, которая крутится на 120 градусов по вертикали.

Спиральная архитектура — суть и преимущества

Дизайнеры намеренно использовали скрученную форму, чтобы:

• Разбивать напор ветра на много направлений;
• Уменьшать прямое воздействие сильного порывистого ветра;
• Снижать образование завихрений за счёт обтекаемой формы.

Как спираль влияет на аэродинамику?

Исследования, проведённые инженерами, показывают, что такая форма уменьшает ветровое давление примерно на 24% по сравнению с аналогичной по объему и высоте прямоугольной башней. Это достигается за счёт того, что воздушные потоки не скапливаются, а плавно огибают конструкцию.

Демпферы и дополнительные инженерные решения внутри Шанхайской башни

Несмотря на аэродинамическую форму, в небоскрёбе установлены пассивные демпферы массы — огромные стальные и бетонные блоки, которые гасит вибрации от ветра. Благодаря снижению нагрузки на конструкцию, размеры и количество таких систем удалось уменьшить, что экономит материалы и бюджет проекта.

Статистика и реальный опыт эксплуатации

Башня была завершена в 2015 году и с тех пор успешно выдерживает тайфуны и сильнейшие ветры, характерные для прибрежного района Шанхая. За первые 5 лет эксплуатации данные мониторинга показали:

• Пиковые нагрузки ветра до 45 м/c;
• Амплитуды колебаний внутри башни не превышали 350 мм, что находится в пределах комфорта;
• Экономия на техническом обслуживании системы демпферов составила около 15% по сравнению с изначальными прогнозами;
• Шанхайская башня стала образцом для проектирования других высотных зданий в сейсмо- и ветроопасных регионах.

Авторское мнение и рекомендации

«Применение спиральной архитектуры — яркий пример того, как гармония дизайна и инженерных решений может превзойти традиционные подходы. В условиях постоянного роста высотных зданий именно такие инновации помогут обеспечить безопасность, комфорт и долговечность конструкций. Архитекторам и инженерам стоит уделять больше внимания аэродинамическому проектированию с учётом окружения – будущие «небесные города» требуют новых стандартов.»

Заключение

Современное высотное строительство требует комплексных и инновационных решений для борьбы с ветровыми нагрузками. Шанхайская башня стала флагманом в этой области благодаря своей уникальной спиральной форме, которая значительно уменьшает воздействие ветра на структуру. Архитектурный поворот на 120 градусов превращает роль ветра из угрожающего фактора в управляемый элемент, обеспечивающий устойчивость и безопасность здания.

Эксплуатационные результаты и статистика подтверждают эффективность данного подхода, делая Шанхайскую башню образцом для будущих проектов по всему миру. Таким образом, спиральная архитектура не только эстетически впечатляет, но и решает важную инженерную задачу, открывая путь развитию безопасных и устойчивых высотных зданий.
